淫逼Av对白,久久国产精品无码杂交,后入大屁股少妇,妓女妓女一区二区三区在线观看

硅鉬棒是一種以硅化鉬為基礎(chǔ)的電阻發(fā)熱元件。燒結(jié)的硅化鉬制品在氧化氣氛下加熱到高溫，其表面生成一層致密的石英玻璃膜，它可保持制品不在氧化。因此硅鉬棒元件具有獨(dú)特的高溫抗氧化性。在氧化氣氛下使用溫度為1750℃。在氮?dú)鈿鍤膺@些環(huán)境中使用會(huì)大大縮短硅鉬棒的使用壽命，因?yàn)樵谶@些氣氛中硅鉬棒出廠前覆膜經(jīng)過(guò)催化后無(wú)法生成新的氧化薄膜，繼而無(wú)法保護(hù)硅鉬棒，使其不斷的氧化變細(xì)，尤其在這種氣氛的間歇爐中更為明顯。硅鉬棒元件的電阻不隨使用時(shí)間的長(zhǎng)短而改變（電阻隨溫度的升高而變大），也就是不老化，因此新舊元件可以混合使用。硅鉬棒元件的機(jī)械性制和其他陶瓷制品一樣，在常溫下屬于脆性材料容易斷裂，但使用得當(dāng)和安裝合理是可以避免的。

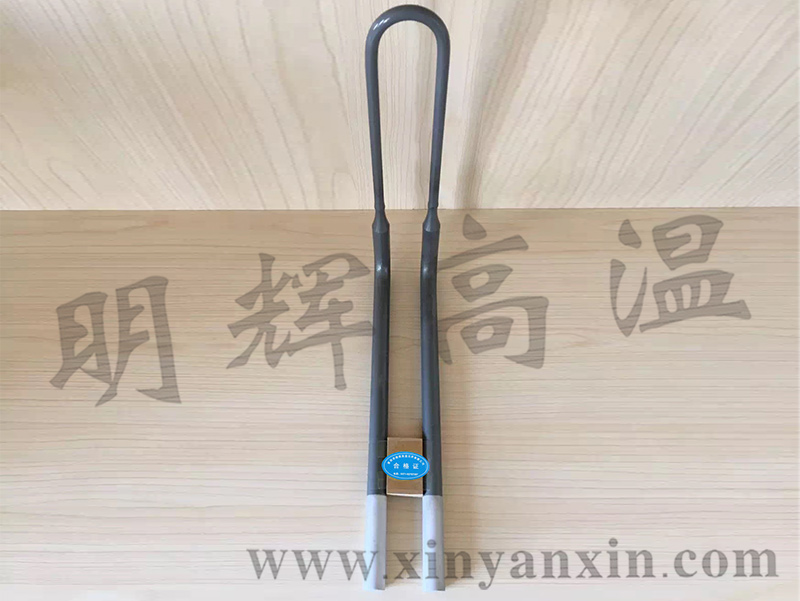

直角硅鉬棒

         硅鉬棒是否抗氧化，能不能在各溫度長(zhǎng)時(shí)間恒溫使用，主要決定于硅鉬棒是否在高溫使用過(guò)，一般該設(shè)備調(diào)試時(shí)需要加熱到1600度并保溫（發(fā)熱體達(dá)到1700~1800度），目的是讓硅鉬棒表面進(jìn)行氧化，形成一層玻璃氧化層，阻礙進(jìn)一步氧化，高溫使用后，在任何溫度再保溫也不必再擔(dān)心氧化損壞問(wèn)題。如果未經(jīng)高溫沒(méi)有形成該氧化層，低溫則有可能氧化損傷。在保護(hù)性氣體中，用一段時(shí)間之后空燒一下，使其生成抗氧化薄膜，增加硅鉬棒的使用壽命。





在間歇工作的爐中，硅鉬棒表層的石英玻璃膜在加熱和冷卻的熱應(yīng)力過(guò)程中，由熱脹冷縮而引起的開(kāi)裂、崩落、減薄，在裂紋及崩落的新表面上重新形成保護(hù)膜，該處即出現(xiàn)低于元件表面的凹坑，經(jīng)一定次數(shù)的交替，元件表面形成直徑1；2mm，深度0.2；0.5mm 的連續(xù)麻面，在小截面處超溫?zé)龜?。這主要是間隙爐的失效形式。



m.ebaybank.cn   登封市明輝高溫元件有限公司
